Math Quiz (LCD1602)

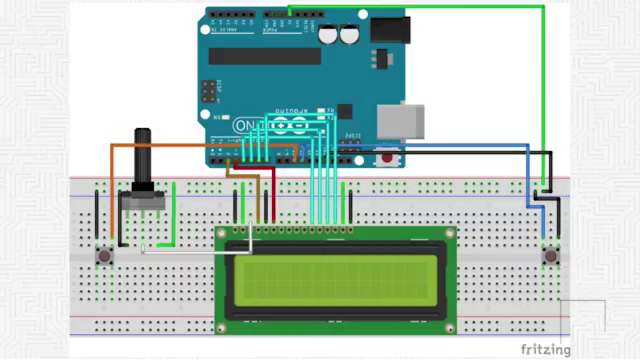

Requiments :

1.     Komputer

2.     Arduino uno

3.     Breadboard( 830 pts )

4.     Jumper cables

5.     Push button ( 2 buah )

6.     Potensiometer ( 10k )

7.     LCD 1602 ( 16 x 2 )



Program Math Quiz :

#include <LiquidCrystal.h>

const int PIN_RS = 2;

const int PIN_E  = 3;

const int PIN_D4 = 4;

const int PIN_D5 = 5;

const int PIN_D6 = 6;

const int PIN_D7 = 7;

const int BTN_FALSE = 10;

const int BTN_TRUE  = 11;

LiquidCrystal lcd( PIN_RS, PIN_E, PIN_D4, PIN_D5, PIN_D6, PIN_D7 );

// Constants

const int MODE_PERTAMBAHAN  = 0;

const int MODE_PENGURANGAN  = 1;

const char MODES_SYMBOLS[]  = { '+', '-' };

byte time_symbol[8] = {

    0b11111,

    0b01110,

    0b01110,

    0b00100,

    0b00100,

    0b01110,

    0b01110,

    0b11111

};

// Game Configurations

const int GAME_TIMER    = 6;    //  6 detik untuk menjawab

const int ANGKA_MAX     = 3000;

// Game Variables

bool jawaban;

void setup() {

    randomSeed( analogRead(A0) );

    pinMode( BTN_FALSE, INPUT_PULLUP );

    pinMode( BTN_TRUE, INPUT_PULLUP );

    lcd.createChar( 0, time_symbol );

    lcd.begin( 16, 2 );

}

void loop() {



    lcd.clear();

    lcd.print( "Math Quiz" );



    long waktu = millis() + GAME_TIMER * 1000;

    generate_soal();

    while( digitalRead(BTN_TRUE) == HIGH &&

            digitalRead(BTN_FALSE) == HIGH &&

            waktu > millis())

    {

        refresh_display_time( waktu );

    }

    lcd.setCursor( 0, 1 );

    if( waktu < millis() ) {

        lcd.print( "> WAKTU HABIS!!!");

    } else if( digitalRead(BTN_TRUE) == LOW && jawaban ) {

        lcd.print( "> Nice :)       " );

    } else if( digitalRead(BTN_FALSE) == LOW && !jawaban ) {

        lcd.print( "> Nice :)       " );

    } else {

        lcd.print( "> Coba lagi :(  " );

    }

    delay( 3000 );

}

void refresh_display_time( long waktu ) {

    lcd.setCursor( 12, 0 );

    lcd.write( (byte) 0 ); // 0 telah diassign untuk symbol "Jam Pasir" (waktu)

    lcd.print( ":" );

    lcd.print( (waktu-millis()) / 1000 );

}

void generate_soal() {

    int angka1, angka2;

    int jawaban_val;



    angka1 = random( ANGKA_MAX );

    angka2 = random( ANGKA_MAX );



    lcd.setCursor( 0, 1 );

    lcd.print( angka1 );



    switch( random(2) ) {

    case MODE_PERTAMBAHAN:

        jawaban_val = angka1 + angka2;

        lcd.print( MODES_SYMBOLS[MODE_PERTAMBAHAN] );

        break;

    case MODE_PENGURANGAN:

        jawaban_val = angka1 - angka2;

        lcd.print( MODES_SYMBOLS[MODE_PENGURANGAN] );

        break;

    }



    lcd.print( angka2 );

    lcd.print( " = " );



    if( random(2) == 0 ) { // Buat jawaban benar atau salah

        jawaban = true;

        lcd.print( jawaban_val );

    } else {

        jawaban = false;

        lcd.print( jawaban_val + random(-10,10) );

    }

}

atau lihat tutorial versi video di http://duinolab.com/2016/03/05/duinolab-starter-kit-18-math-quiz-lcd1602/
